YCT系列电磁调速电动机

产品概述

YCT 系列电磁调速电动机是一种交流恒转矩调速电动机。由电磁转差离合器、拖动电机和测速发电机组成，通常与JD、TXZ、CTK 系列控制器组成一套具有测流复反馈系统的交流无极调速驱动装置，能在较宽的转速范围内进行平滑的无极调速，它是我国统一设计的新型电磁调速电动机，具有效率高、噪音低、振动小、可靠性高。外形美观等优点。并且符合国际电工委员会(IEC)标准。该系列电磁调速电动机广泛地适用于纺织、印染、食品、化工、造纸、水泥、橡胶、塑料、线缆、冶金、矿山等领域的各种恒转矩无极调速的设计上，特别适用于转矩减的风机、水泵等负载场合，通过转速的调节来控制流量或压力的变化，以获得显著的节能效果。

类别:

电子邮件:

产品附件:

产品描述

产品概述

型号 Type	额定功率 Rated Output		额定转矩 Rated torque (Tn)	调速范围 Speed range	励磁电压 Excitation Voltage	励磁电流 Excitation Current	噪音 Noise	重量 weight
YCT	KW	HP	N.m	RPM	V	Amp	dB(A)	kg
YCT-112-4A	0.55	0.75	3.60	1230-125	<90	<1.3	75	50
YCT-112-4B	0.75	1	4.90	1230-125	<90	<1.3	75	55
YCT-132-4A	1.1	1.5	7.10	1230-125	<90	<1.3	75	75
YCT-132-4B	1.5	2	9.70	1230-125	<90	<1.3	78	7
YCT-160-4A	2.2	3	14.1	1250-125	<90	<1.5	78	14
YCT-160-4B	3	4	19.2	1250-125	<90	<1.5	82	17
YCT-180-4A	4	5.5	25.2	1250-125	<90	<1.5	82	157
YCT-200-4A	5.5	7.5	35.1	1250-125	<90	<2.0	82	224
YCT-200-4B	7.5	10	47.7	1250-125	<90	<2.0	86	234
YCT-225-4A	11	15	69.1	1250-125	<90	<2.5	86	340
YCT-225-4B	15	20	94.3	1250-125	<90	<2.5	90	360
YCT-250-4A	18.5	25	110.0	1320-132	<90	<3.0	90	460
YCT-250-4B	22	30	137.0	1320-132	<90	<3.0	90	500
YCT-280-4A	30	40	189.0	1320-132	<90	<3.5	07	630
YCT-315-4A	37	50	232.0	1320-132	<90	<4.5	97	870
YCT-315-4B	45	60	282.0	1320-132	<90	<4.5	00	910

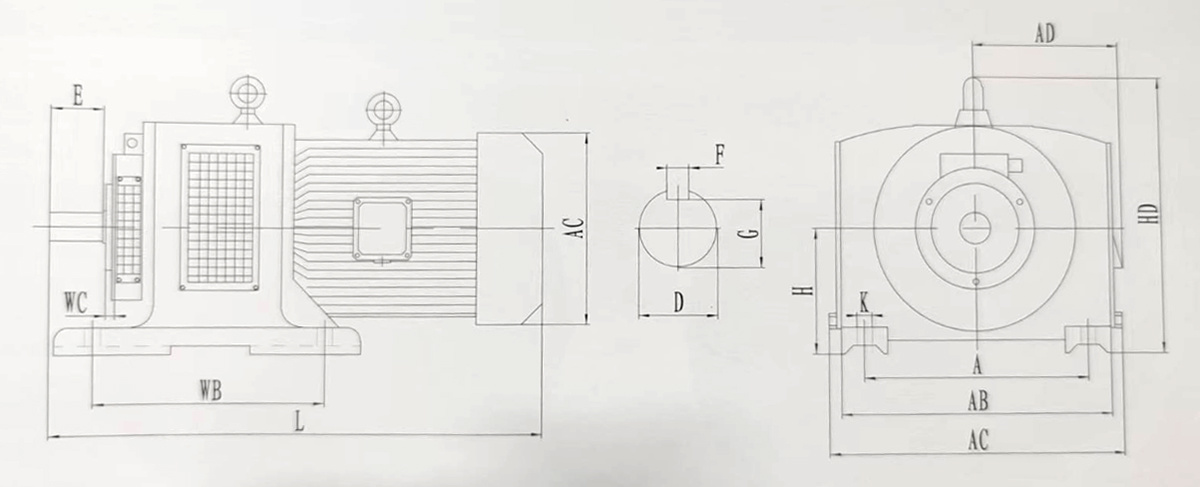

外形及安装尺寸

机座号 Frame size		安装尺寸 Installation Size										外形尺寸Overall Dimensions (mm)					重量 Weight (kg)
		A	A/2	WB	WC	D	E	F	G	H	K	AB	AC	AD	HD	L
90	-4A -4B	160	80	178	40	18	40	6	14.5	90	10	190	200	130	220	480	34 36
112	-4A -4B	190	95	210	40	19	40	6	15.5	112	12	240	260	150	280	520	50 53
132	-4A -4B	216	108	241	40	24	50	8	20	132	12	285	310	165	330	570	75 77
																585
160	-4A -4B	254	127	267	45	28	60	8	24	160	15	330	350	185	385	665	112 117
180	-4A	279	139.5	305	45	28	60	8	24	180	15	365	385	195	430	700	157
200	-4A -4B	318	159	356	50	38	80	10	33	200	19	410	430	235	485	820	224 244
																860
225	-4A -4B	356	178	406	56	42	110	12	37	225	19	465	485	270	545	980	390 420
																1025
250	-4A -4B	406	203	457	63	48	110	14	42.5	250	24	520	540	295	595	1130	460 502
																1170
280	-4A	457	228.5	508	70	55	110	16	49	280	24	575	595	320	665	1280	632
315	-4A -4B	508	254	560	89	60	140	18	53	315	28	645	670	345	770	1400	810 850
																1425
355	-4A -4B -4C	610	305	630	108	65	140	18	58	355	28	755	780	390	890	1550	1510 1655 1700
						75		20	67.5					420		1630
																1680
400	-4A -4B -4C	630	315	710	108	80	170	22	71	400	32	800	820	500	820	1980	2050 2150 2210
																2030
