YE3系列三相异步电动机

产品概述

YE3 系列高效率三相异步电动机依据 GB/T28575-2012最新开发的全封闭自扇风冷式鼠笼型超高效三相异步电动机，该系列电动机的效率指标达到中国 GB18613-2020《中小型三相异步电动机能效限定值及能效等级》中的3级能效等级，符合IEC60034-30 中的能效等级中的IE3，和目前美国 NEMA 超高效电机处于同水平。相对 YE2系列，YE3系列高效电动机更加节能,低碳和环保。安装尺寸、功率等级和普通电机完全相同,符合国际电工委员会IEC60072-1标准可直接替换从而达到节能、节电的目的，便于市场推广。中心高H160及以上电机可配装不停机注排油装置，并预留有安装热敏电阻和防潮加热带的空间，方便用户选用。该系列电动机功率范围:0.75KW-315KW;机座中心高:H80-H355。

类别:

电子邮件:

产品附件:

产品描述

使用条件：
环境温度 : -15℃/+40℃
海拔 : 不超过≤1000m
额定电压 : 380V
额定频率 : 50Hz
防护等级 : IP55
绝缘等级 : F级
冷却方式 : IC411
工作方式 : S1
连接方式 : 3KW及以下Y接法、4KW及以上为△接法

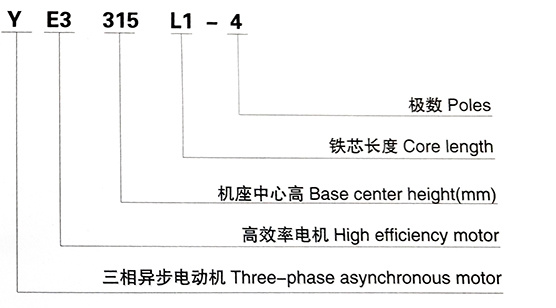

型号说明：

电机型号 TyPe No.	额定功率 Rated output				额定电流						额定转速 Rated speed (r/min)		额定电流						额定转速 Rated speed (r/min)		效率 EFF ŋ(%)		功率因素 Power factor cos Φ	额定转矩 Rated torque N.m	堵转转矩额定转矩 Locked torque Rated torque TST/TFL	堵转电流额定电流 Locked current Rated torquet IST/TFL	最大转矩额定转矩 Max torque Rated torque TM/TFL	噪声 Noise level LW dB(A)	重量 Weight (Kg)
					Rated current IFL 380V A		Rated current IFL 400V A		Rated current IFL 420V A				Rated current IFL 440V A		Rated current IFL 460V A		Rated current IFL 480V A
YE3	（kw）		HP
					380~420V/50Hz								440~480V/60Hz
同步转速3000转1分(2极)380V 50Hz Synchronous Speed 3000r/min(2 poles)
YE3-80M1-2		0.75		1.0		1.7		1.62		1.54		2870		1.47		1.40		1.35		3440		80.7	0.82	2.5	2.2	7.0	2.3	62	18
YE3-80M2-2		1.1		1.5		2.4		2.28		2.17		2875		2.07		1.98		1.90		3450		82.7	0.83	3.65	2.2	7.3	2.3	62	19
YE3-90S-2		1.5		2.0		3.2		3.04		2.90		2880		2.76		2.64		2.53		3455		84.2	0.84	4.97	2.2	7.6	2.3	67	22
YE3-90L-2		2.2		3.0		4.6		4.37		4.16		2880		3.97		3.80		3.64		3455		85.9	0.85	7.3	2.2	7.6	2.3	67	25
YE3-100L-2		3		4.0		6		5.70		5.43		2880		5.18		4.96		4.75		3455		87.1	0.87	9.95	2.2	7.8	2.3	74	37
YE3-112M-2		4		5.5		7.8		7.41		7.06		2915		6.74		6.44		6.18		3495		88.1	0.88	13.1	2.2	8.3	2.3	77	47
YE3-132S1-2		5.5		7.5		10.6		10.1		9.59		2935		9.15		8.76		8.39		3520		89.2	0.88	17.9	2.0	8.3	2.3	79	68
YE3-132S2-2		7.5		10		14.4		13.7		13.0		2930		12.4		11.9		11.4		3515		90.1	0.88	24.4	2.0	7.9	2.3	79	75
YE3-160M1-2		11		15		20.6		19.6		18.6		2950		17.8		17.0		16.3		3540		91.2	0.89	35.6	2.0	8.1	2.3	81	122
YE3-160M2-2		15		20		27.9		26.5		25.2		2945		24.1		23.1		22.1		3530		91.9	0.89	48.6	2.0	8.1	2.3	81	131
YE3-160L2-2		18.5		25		34.2		32.5		30.9		2945		29.5		28.3		27.1		3530		92.4	0.89	60	2.0	8.2	2.3	81	150
YE3-180M-2		22		30		40.5		38.5		36.6		2950		35.0		33.5		32.1		3540		92.7	0.89	71.2	2.0	8.2	2.3	83	193
YE3-200L1-2		30		40		54.9		52.2		49.7		2965		47.4		45.4		43.5		3555		93.3	0.89	96.6	2.0	7.6	2.3	84	255
YE3-200L2-2		37		50		67.4		64.0		61.0		2965		58.2		55.7		53.4		3555		93.7	0.89	119	2.0	7.6	2.3	84	275
YE3-225M-2		45		60		80.8		76.8		73.1		2965		69.8		66.8		64.0		3555		94.0	0.90	145	2.0	7.7	2.3	86	326
YE3-250M-2		55		75		98.5		93.6		89.1		2975		85.1		81.4		78.0		3570		94.3	0.90	177	2.0	7.1	2.3	89	417
YE3-280S-2		75		100		134		127.3		121.2		2975		115.7		110.7		106.1		3570		94.7	0.90	241	1.8	7.1	2.3	91	540
YE3-280M-2		90		120		160		152.0		144.8		2975		138.2		132.2		126.7		3570		95.0	0.90	289	1.8	7.1	2.3	91	596
YE3-315S-2		110		150		195		185.3		176.4		2985		168.4		161.1		154.4		3580		95.2	0.90	352	1.8	7.1	2.3	92	965
YE3-315M-2		132		180		234		222.3		211.7		2985		202.1		193.3		185.3		3580		95.4	0.90	422	1.8	7.1	2.3	92	1070
YF3-315L1-2		160		220		279		265.1		252.4		2985		241.0		230.5		220.9		3580		95.6	0.91	512	1.8	7.2	2.3	92	1150
YE3-315L2-2		200		270		349		331.6		315.8		2985		301.4		288.3		276.3		3580		95.8	0.91	640	1.8	7.2	2.2	92	1210
YE3-355M-2		250		340		436		414.2		394.5		2985		376.6		360.2		345.2		3580		95.8	0.91	800	1.6	7.2	2.2	100	1670
YE3-355L-2		315		430		549		521.6		496.7		2985		474.1		453.5		434.6		3580		95.8	0.91	1008	1.6	7.2	2.2	100	1865

电机型号 TyPe No.	额定功率 Rated output		额定电流			额定转速 Rated speed (r/min)	额定电流			额定转速 Rated speed (r/min)	效率 EFF ŋ(%)	功率因素 Power factor cos Φ	额定转矩 Rated torque N.m	堵转转矩额定转矩 Locked torque Rated torque TST/TFL	堵转电流额定电流 Locked current Rated torquet IST/TFL	最大转矩额定转矩 Max torque Rated torque TM/TFL	噪声 Noise level LW dB(A)	重量 Weight (Kg)
电机型号 TyPe No.	额定功率 Rated output		Rated current IFL 380V A	Rated current IFL 400V A	Rated current IFL 420V A		Rated current IFL 440V A	Rated current IFL 460V A	Rated current IFL 480V A
YE3	（kw）	HP	Rated current IFL 380V A	Rated current IFL 400V A	Rated current IFL 420V A		Rated current IFL 440V A	Rated current IFL 460V A	Rated current IFL 480V A
			380~420V/50Hz				440~480V/60Hz
同步转速1500转/分(4极)380V 50Hz Synchronous Speed 1500r/min(4 poles)
YE3-80M2-4	0.75	1.0	1.80	1.71	1.63	1430	1.55	1.49	1.43	1715	82.5	0.75	5.01	2.3	6.6	2.3	56	20
YE3-90S-4	1.1	1.5	2.60	2.47	2.35	1430	2.25	2.15	2.06	1715	84.1	0.76	7.35	2.3	6.8	2.3	59	23
YE3-90L-4	1.5	2.0	3.50	3.33	3.17	1430	3.02	2.89	2.77	1715	85.3	0.77	10	2.3	7.0	2.3	59	26
YE3-100L1-4	2.2	3.0	4.80	4.56	4.34	1440	4.15	3.97	3.80	1725	86.7	0.81	14.6	2.3	7.6	2.3	64	37
YE3-100L2-4	3	4.0	6.30	5.99	5.70	1455	5.44	5.20	4.99	1725	87.7	0.82	19.9	2.2	7.6	2.3	64	42
YE3-112M-4	4	5.5	8.40	7.98	7.60	1465	7.25	6.94	6.65	1745	88.6	0.82	26.3	2.0	7.8	2.3	65	49
YE3-132S-4	5.5	7.5	11.2	10.6	10.1	1465	9.67	9.25	8.87	1755	89.6	0.83	35.9	2.0	7.9	2.3	71	70
YE3-132M-4	7.5	10	15.0	14.3	13.6	1470	13.0	12.4	11.9	1755	90.4	0.84	48.9	2.0	7.5	2.3	71	84
YE3-160M-4	11	15	21.5	20.4	19.5	1470	18.6	17.8	17.0	1760	91.4	0.85	71.5	2.0	7.7	2.3	73	130
YE3-160L-4	15	20	28.8	27.4	26.1	1470	24.9	23.8	22.8	1760	92.1	0.86	97.4	2.0	7.8	2.3	73	148
YE3-180M-4	18.5	25	35.3	33.5	31.9	1470	30.5	29.2	28.0	1760	92.6	0.86	120	2.0	7.8	2.3	76	192
YE3-180L-4	22	30	41.8	39.7	37.8	1475	36.1	34.5	33.1	1760	93.0	0.86	143	2.0	7.8	2.3	76	206
YE3-200L-4	30	40	56.6	53.8	51.2	1480	48.9	46.8	44.8	1770	93.6	0.86	194	2.0	7.3	2.3	76	275
YE3-225S-4	37	50	69.6	66.1	63.0	1480	60.1	57.5	55.1	1775	93.9	0.86	239	2.0	7.4	2.3	78	325
YE3-225M-4	45	60	84.4	80.2	76.4	1485	72.9	69.7	66.8	1775	94.2	0.86	290	2.0	7.4	2.3	78	350
YE3-250M-4	55	75	103.0	97.9	93.2	1490	89.0	85.1	81.5	1780	94.6	0.86	354	2.0	7.4	2.3	79	435
YE3-280S-4	75	100	136.0	129.2	123.1	1490	117.5	112.4	107.7	1785	95.0	0.88	481	2.0	6.7	2.3	80	585
YE3-280M-4	90	120	163.0	154.9	147.5	1490	140.8	134.7	129.0	1785	95.2	0.88	577	2.0	6.9	2.3	80	653
YE3-315S-4	110	150	197.0	187.2	178.2	1490	170.1	162.7	156.0	1785	95.4	0.89	705	2.0	7.0	2.2	88	1010
YE3-315M-4	132	180	236.0	224.2	213.5	1490	203.8	195.0	186.8	1785	95.6	0.89	846	2.0	7.0	2.2	88	1140
YE3-315L1-4	160	220	285.0	270.8	257.9	1490	246.1	235.4	225.6	1785	95.8	0.89	1026	2.0	7.1	2.2	88	1210
YE3-315L2-4	200	270	352.0	334.4	318.5	1490	304.0	290.8	278.7	1785	96.0	0.89	1282	2.0	7.1	2.2	88	1285
YE3-355M-4	250	340	440.0	418	398.1	1495	380.0	363.5	348.3	1790	96.0	0.90	1597	2.0	7.1	2.2	95	1680
YE3-355L-4	315	430	554.0	526.3	501.2	1495	478.5	457.7	438.6	1790	96.0	0.90	2012	2.0	7.1	2.2	95	1870

电机型号 TyPe No.	额定功率 Rated output		额定电流			额定转速 Rated speed (r/min)	额定电流			额定转速 Rated speed (r/min)	效率 EFF ŋ(%)	功率因素 Power factor cos Φ	额定转矩 Rated torque N.m	堵转转矩额定转矩 Locked torque Rated torque TST/TFL	堵转电流额定电流 Locked current Rated torquet IST/TFL	最大转矩额定转矩 Max torque Rated torque TM/TFL	噪声 Noise level LW dB(A)	重量 Weight (Kg)
电机型号 TyPe No.	额定功率 Rated output		Rated current IFL 380V A	Rated current IFL 400V A	Rated current IFL 420V A		Rated current IFL 440V A	Rated current IFL 460V A	Rated current IFL 480V A
YE3	（kw）	HP	Rated current IFL 380V A	Rated current IFL 400V A	Rated current IFL 420V A		Rated current IFL 440V A	Rated current IFL 460V A	Rated current IFL 480V A
			380~420V/50Hz				440~480V/60Hz
同步转速1000转/分 (6极)380V50Hz Synchronous Speed 1000r/min(6poles)
YE3-90S-6	0.75	1.0	2	1.90	1.81	945	1.73	1.65	1.58	1130	78.9	0.71	7.58	2.0	6.0	2.1	57	23
YE3-90L-6	1.1	1.5	2.8	2.66	2.53	950	2.42	2.31	2.22	1140	81.0	0.73	11.1	2.0	6.0	2.1	57	26
YE3-100L-6	1.5	2.0	3.8	3.61	3.44	950	3.28	3.14	3.01	1140	82.5	0.73	15.1	2.0	6.5	2.1	61	36
YE3-112M-6	2.2	3.0	5.4	5.13	4.89	965	4.66	4.46	4.28	1155	84.3	0.74	21.8	2.0	6.6	2.1	65	46
YE3-132S-6	3	4.0	7.2	6.84	6.51	975	6.22	5.95	5.70	1170	85.8	0.74	29.4	1.9	6.8	2.1	69	63
YE3-132M1-6	4	5.5	9.5	9.03	8.60	975	8.20	7.85	7.52	1170	86.8	0.74	39.2	1.9	6.8	2.1	69	76
YE3-132M2-6	5.5	7.5	12.7	12.1	11.5	975	11.0	10.5	10.1	1170	88.0	0.75	53.9	1.9	7.0	2.1	69	83
YE3-160M-6	7.5	10	16.2	15.4	14.7	980	14.0	13.4	12.8	1175	89.1	0.79	73.1	2.0	7.0	2.1	70	120
YE3-160L-6	11	15	23.1	22.0	20.9	980	20.0	19.1	18.3	1175	90.3	0.80	107	2.0	7.2	2.1	70	145
YE3-180L-6	15	20	30.9	29.4	28.0	980	26.7	25.5	24.5	1175	91.2	0.81	146	1.9	7.3	2.1	73	188
YE3-200L1-6	18.5	25	37.8	35.9	34.2	985	32.7	31.2	29.9	1180	91.7	0.81	197	1.9	7.3	2.1	73	242
YE3-200L2-6	22	30	44.8	42.6	40.5	985	38.7	37.0	35.5	1180	92.2	0.81	213	1.9	7.4	2.1	73	262
YE3-225M-6	30	40	59.1	56.2	53.5	985	51.0	48.8	46.8	1180	92.9	0.83	291	1.9	6.9	2.1	74	320
YE3-250M-6	37	50	71.7	68.1	64.9	985	61.9	59.2	56.8	1180	93.3	0.84	359	1.9	7.1	2.1	76	398
YE3-280S-6	45	60	85.8	81.5	77.6	990	74.1	70.9	67.9	1185	93.7	0.85	434	1.9	7.3	2.0	78	532
YE3-280M-6	55	75	103	97.9	93.2	990	89.0	85.1	81.5	1185	94.1	0.86	531	1.9	7.3	2.0	78	583
YE3-315S-6	75	100	143	135.9	129.4	990	123.5	118.1	113.2	1185	94.6	0.84	723	1.9	6.6	2.0	83	965
YE3-315M-6	90	120	170	161.5	153.8	990	146.8	140.4	134.6	1185	94.9	0.85	868	1.9	6.7	2.0	83	1085
YE3-315L1-6	110	150	207	196.7	187.3	990	178.8	171.0	163.9	1185	95.1	0.85	1061	1.9	6.7	2.0	83	1175
YE3-315L2-6	132	180	244	231.8	220.8	990	210.7	201.6	193.2	1185	95.4	0.86	1273	1.9	6.8	2.0	83	1230
YE3-355M1-6	160	220	296	281.2	267.8	995	255.6	244.5	234.3	1190	95.6	0.86	1536	1.9	6.8	2.0	85	1575
YE3-355M2-6	200	270	365	346.8	330.2	995	315.2	301	289.0	1190	95.8	0.87	1920	1.9	6.8	2.0	85	1760
YE3-3551-6	250	340	456	433.2	412.6	995	393.8	376.7	261	1190	95.8	0.87	2390	1.9	6.8	2.0	85	1920

电机型号 Type No	额定功率 Rated output	额定转速 Rated Speeo (r/min)	电流 Current In (A)	效率 EFF ŋ(%)	功率因素 Power factor Cosφ	堵转转矩额定转矩 Locked torque Rated torque TSTTFL	堵转电流额定电流 Locked current Rated torque IST/TFL	最大转矩额定转矩 Max torque Rated torque TMTFL
YE3	(kW)	额定转速 Rated Speeo (r/min)	电流 Current In (A)	效率 EFF ŋ(%)	功率因素 Power factor Cosφ	堵转转矩额定转矩 Locked torque Rated torque TSTTFL	堵转电流额定电流 Locked current Rated torque IST/TFL	最大转矩额定转矩 Max torque Rated torque TMTFL
同步转速750转1分(8极)380V 50Hz Synchronous Speed 750r/min(8poles)
YE3-80M1-8	0.18	630	0.88	51	0.61	1.8	3.3	1.9
YE3-80M2-8	0.25	640	1.15	54	0.61	1.8	3.3	1.9
YE3-90S-8	0.37	660	1.49	62	0.61	1.8	4.0	1.9
YE3-90L-8	0.55	660	2.17	63	0.61	1.8	4.0	1.9
YE3-100L1-8	0.75	690	2.40	71	0.67	1.8	4.0	2.0
YE3-100L2-8	1.1	690	3.32	73	0.69	1.8	5.0	2.0
YE3-112M-8	1.5	700	4.40	75	0.69	1.8	5.0	2.0
YE3-132S-8	2.2	710	6.04	78	0.71	1.8	6.0	2.0
YE3-132M-8	3.0	710	7.90	79	0.73	1.8	6.0	2.0
YE3-160M1-8	4.0	720	10.3	81	0.73	1.9	6.0	2.0
YE3-160M2-8	5.5	720	13.6	83	0.74	2.0	6.0	2.0
YE3-160L-8	7.5	720	17.8	85.5	0.75	2.0	6.0	2.0
YE3-180L-8	11	730	25.1	87.5	0.76	2.0	6.6	2.0
YE3-200L-8	15	730	34.1	88	0.76	2.0	6.6	2.0
YE3-225S-8	18.5	730	41.1	90	0.76	1.9	6.6	2.0
YE3-225M-8	22	740	47.4	90.5	0.78	1.9	6.6	2.0
YE3-250M-8	30	740	63.4	91	0.79	1.9	6.6	2.0
YE3-280S-8	37	740	77.8	91.5	0.79	1.9	6.6	2.0
YE3-280M-8	45	740	94.1	92	0.79	1.9	6.6	2.0
YE3-315S-8	55	740	111	92.8	0.81	1.8	6.6	2.0
YE3-315M-8	75	740	151	93	0.81	1.8	6.6	2.0
YE3-315L1-8	90	740	178	93.8	0.82	1.8	6.6	2.0
YE3-315L2-8	110	740	217	94	0.82	1.8	6.6	2.0
YE3-355M1-8	132	740	261	94.2	0.82	1.8	6.4	2.0
YE3-355M2-8	160	740	315	94.2	0.82	1.8	6.4	2.0
YE3-355L-8	200	740	387	94.5	0.83	1.8	6.4	2.0
同步转速600转/分(10) 380V 50Hz Synchronous Speed 600r/min(10poles)
YE3-315S-10	45	590	99.6	91.5	0.75	1.5	6.2	2.0
YE3-315M-10	55	590	121	92	0.75	1.5	6.2	2.0
YE3-315L1-10	75	590	162	92.5	0.76	1.5	6.2	2.0
YE3-315L2-10	90	590	191	93	0.77	1.5	6.2	2.0
YE3-355M1-10	110	590	230	93.2	0.78	1.3	6.0	2.0
YE3-355M2-10	132	590	275	93.5	0.78	1.3	6.0	2.0
YE3-355L-10	160	590	333	93.5	0.78	1.3	6.0	2.0
