YE4高效率三相异步电动机

产品概述
YE4 系列超高效率三相异步电动机是我公司自主开发的高效新型升级产品，效率符合GB 18613-2020中2能效标准并满足EC60034-30-1IE4效率指标。安装尺寸符合IEC 标准和国家标准，客户可实现快切换。YE4 系列电机具有外形美观、低损耗、低嗓音、低振动、安全可靠、维护方便等特点。
产品主要配套风机、水泵、压缩机、工程机械等设备，广泛应用于通风制冷、建筑楼宇、油气、石化、煤炭煤化、冶金、电力核电、船舶、工业自动化等领域。

类别:

产品中心

电子邮件:

15888663558

产品附件:

产品留言

相关产品

产品描述

使用条件
环境温度 : -15℃≤0≤40℃
海拔 : 不超过≤1000m
对于现场运行条件偏差的修正，按GB/T 755-2008 的规定
湿度 : 月平均最高相对湿度不超过90%
电机可根据用户使用环境的要求进行定制
型号说明：

电机型号 Type No	额定功率 Rated output	转速 Speed	电压 Voltage	额定电流 IN	效率 EFF	功率因素 Power facto	额定转矩 Rated torque (Tn)	堵转转矩额定转矩 Locked torque Rated torque TST/TFL	堵转电流额定电流 Locked curren Rated torque IST/TFL	最大转矩额定转矩 Max torque Rated torque TM/TFL	噪声 Noise level LW dB(A)	重量 Weight (Kg)
YE4	(kW)	(r/min)	(V)	(A)	ŋ(%)	(cosΦ)	N.m	堵转转矩额定转矩 Locked torque Rated torque TST/TFL	堵转电流额定电流 Locked curren Rated torque IST/TFL	最大转矩额定转矩 Max torque Rated torque TM/TFL	噪声 Noise level LW dB(A)	重量 Weight (Kg)
同步转速3000转/分(2极) 380V50Hz SynchronousSpeed3000r/min(2poles)
YE4-80M1-2	0.75	2875	380	1.62	83.5	0.83	2.5	2.2	8.5	2.3	62	18
YE4-80M2-2	1.1	2885	380	2.32	85.2	0.83	3.65	2.2	8.5	2.3	62	19
YE4-90S-2	1.5	2890	380	3.06	86.5	0.85	4.97	2.2	9.0	2.3	67	26
YE4-90L-2	2.2	2895	380	4.36	88.0	0.86	7.32	2.2	9.0	2.3	67	30
YE4-100L-2	3	2900	380	5.84	89.1	0.87	9.88	2.2	9.5	2.3	74	38
YE4-112M-2	4	2915	380	7.64	90.0	0.88	13.2	2.2	9.5	2.3	77	51
YE4-132S1-2	5.5	2925	380	10.3	90.9	0.88	18	2.0	9.5	2.3	79	73
YE4-132S2-2	7.5	2925	380	13.9	91.7	0.89	24.7	2.0	9.5	2.3	79	80
YE4-160M1-2	11	2940	380	20.2	92.6	0.89	35.7	2.0	9.5	2.3	81	132
YE4-160M2-2	15	2940	380	27.4	93.3	0.89	48.9	2.0	9.5	2.3	81	140
YE4-160L-2	18.5	2940	380	33.6	93.7	0.89	60.3	2.0	9.5	2.3	81	155
YE4-180M-2	22	2945	380	39.8	94.0	0.89	71.3	2.0	9.5	2.3	83	195
YE4-200L1-2	30	2970	380	54.2	94.5	0.89	96.5	2.0	9.0	2.3	84	256
YE4-20012-2	37	2970	380	66.6	94.8	0.89	119	2.0	9.0	2.3	84	285
YE4-225%-2	45	2970	380	80.8	95.0	0.89	145	2.0	9.0	2.3	86	345
YE4-250M-2	55	2970	380	98.5	95.3	0.89	177	2.0	9.0	2.3	89	450
YE4-280S-2	75	2980	380	134	95.6	0.89	241	1.8	8.5	2.3	91	588
YE4-280M-2	90	2980	380	160	95.8	0.89	289	1.8	8.5	2.3	91	660
YE4-315S-2	110	2985	380	196	96.0	0.89	353	1.8	8.5	2.3	92	960
YE4-315M-2	132	2985	380	235	96.2	0.89	423	1.8	8.5	2.3	92	1060
YE4-315L1-2	160	2985	380	284	96.3	0.89	513	1.8	8.5	2.2	92	1185
YE4-315L2-2	185	2985	380	328	96.5	0.89	593	1.8	8.5	2.2	92	1320
YE4-315L3-2	200	2985	380	355	96.5	0.89	641	1.8	8.5	2.2	92	1320
YE4-355M1-2	220	2990	380	381	96.5	0.91	705	1.6	8.5	2.2	100	1870
YE4-355M2-2	250	2990	380	433	96.5	0.91	801	1.6	8.5	2.2	100	1950
YE4-355L1-2	280	2990	380	484	96.5	0.91	897	1.6	8.5	2.2	100	2080
YE4-355L2-2	315	2990	380	545	96.5	0.91	1009	1.6	8.5	2.2	100	2100
YE4-3551-2	355	2990	380	613	96.5	0.91	1138	0.9	8.6	1.8	104	2220
YE4-3552-2	375	2990	380	655	96.5	0.90	1202	0.9	8.6	1.8	104	2310

电机型号 Type No.	额定功率 Rated output	转速 Speed	电压 Voltage	额定电流 IN	效率 EFF	功率因素 Power factor	额定转矩 Rated torque (Tn)	堵转转矩额定转矩 Lockec torque Rated torque TST/TF	堵转电流额定电流 Lockec curren Rated torque IST/TF	最大转矩额定转矩 Max torque Ratec torque TM/TFL	噪声 Noise level Lw dB(A)	重量 Weight (Kg)
YE4	(kW)	(r/min)	(V)	(A)	ŋ(%)	(cosΦ)	N.m	堵转转矩额定转矩 Lockec torque Rated torque TST/TF	堵转电流额定电流 Lockec curren Rated torque IST/TF	最大转矩额定转矩 Max torque Ratec torque TM/TFL	噪声 Noise level Lw dB(A)	重量 Weight (Kg)
同步转速1500转/分(4极)380V50HzSynchronousSpeed 1500r/min(4 poles)
YE4-80M1-4	0.55	1425	380	1.35	83.9	0.74	3.69	2.4	9.8	2.2	56	18
YE4-80M2-4	0.75	1425	380	1.80	85.7	0.74	5.03	2.3	8.5	2.3	56	20
YE4-90S-4	1.1	1430	380	2.55	87.5	0.75	7.35	2.3	8.5	2.3	59	25
YE4-90L-4	1.5	1430	380	3.31	88.2	0.78	10.1	2.3	9.0	2.3	59	30
YE4-100L1-4	2.2	1435	380	4.71	89.5	0.79	14.5	2.3	9.0	2.3	64	38
YE4-100L2-4	3	1440	380	6.31	90.4	0.80	20.2	2.3	9.5	2.3	64	42
YE4-112M-4	4	1450	380	8.35	91.1	0.80	26.3	2.2	9.5	2.3	65	55
YE4-132S-4	5.5	1460	380	11.3	91.9	0.80	36.0	2.0	9.5	2.3	71	77
YE4-132M-4	7.5	1460	380	15.2	92.6	0.81	49.6	2.0	9.5	2.3	71	82
YE4-160M-4	11	1470	380	21.5	93.3	0.83	71.5	2.2	9.5	2.3	73	136
YE4-160L-4	15	1470	380	28.8	93.9	0.84	97.4	2.2	9.5	2.3	73	155
YE4-180M-4	18.5	1475	380	35.1	94.2	0.85	120	2.0	9.5	2.3	76	190
YE4-180L-4	22	1475	380	41.5	94.5	0.85	142	2.0	9.5	2.3	76	210
YE4-200L-4	30	1475	380	56.4	94.9	0.85	194	2.0	9.0	2.3	76	285
YE4-225S-4	37	1480	380	69.4	95.2	0.85	239	2.0	9.0	2.3	78	350
YE4-225M-4	45	1480	380	84.1	95.4	0.85	290	2.0	9.0	2.3	78	385
YE4-250M-4	55	1480	380	101	95.7	0.86	355	2.0	9.0	2.3	79	510
YE4-280S-4	75	1485	380	136	96.0	0.87	484	2.0	8.5	2.3	80	631
YE4-280M-4	90	1485	380	162	96.1	0.88	579	2.0	8.5	2.3	80	716
YE4-315S-4	110	1490	380	195	96.3	0.89	707	2.0	8.5	2.2	88	1010
YE4-315M-4	132	1490	380	234	96.4	0.89	849	2.0	8.5	2.2	88	1080
YE4-315L1-4	160	1490	380	280	96.6	0.90	1029	2.0	8.5	2.2	88	1160
YE4-315L2-4	185	1490	380	323	96.7	0.90	1190	2.0	8.5	2.2	88	1275
YE4-315L3-4	200	1490	380	349	96.7	0.90	1286	2.0	8.5	2.2	88	1275
YE4-355M1-4	220	1495	380	384	96.7	0.90	1412	2.0	8.5	2.2	95	1850
YF4-355M2-4	250	1495	380	436	96.7	0.90	1597	2.0	8.5	2.2	95	1850
YE4-355L1-4	280	1495	380	488	96.7	0.90	1797	2.0	8.5	2.2	95	2040
YE4-355L2-4	315	1495	380	549	96.7	0.90	2022	2.0	8.5	2.2	95	2040
YE4-3551-4	355	1495	380	619	96.7	0.90	2275	1.7	8.5	2.2	102	2100
YE4-3552-4	375	1495	380	669	96.7	0.88	2395	1.7	8.5	2.2	102	2280

电机型号 Type No.	额定功率 Rated output	转速 Speed	电压 Voltage	额定电流 IN	效率 EFF	功率因素 Power factor(cos中)	额定转矩 Rated torque (Tn)	堵转转矩额定转矩 Locked torque Rated torque TST/TFL	堵转电流额定电流 Locked curren Rated torque IST/TFL	最大转矩额定转矩 Max torque Rated torque TM/TFL	噪声 Noise level LW dB(A)	重量 Weight (Kg)
YE4	(kW)	(r/min)	(V)	A	ŋ(%)	(cosΦ)	N.m	堵转转矩额定转矩 Locked torque Rated torque TST/TFL	堵转电流额定电流 Locked curren Rated torque IST/TFL	最大转矩额定转矩 Max torque Rated torque TM/TFL	噪声 Noise level LW dB(A)	重量 Weight (Kg)
同步转速 1000转/分(6极) 380V50HzSynchronousSpeed 1000r/min(6poles)
YE4-80M1-6	0.37	930	380	1.06	78.0	0.68	3.82	2.0	9.7	2.1	54	17
YE4-80M2-6	0.55	930	380	1.48	80.9	0.70	5.68	2.0	9.0	2.1	54	20
YE4-90S-6	0.75	940	380	2.03	82.7	0.70	7.62	2.0	7.5	2.1	57	29
YE4-90L-6	1.1	945	380	2.84	84.5	0.70	11.1	2.0	7.5	2.1	57	34
YE4-100L-6	1.5	950	380	3.72	85.9	0.71	14.9	2.0	7.5	2.1	61	42
YE4-112M-6	2.2	950	380	5.40	87.4	0.71	22.1	2.0	7.5	2.1	65	51
YE4-132S-6	3	960	380	7.24	88.6	0.71	29.8	2.0	7.5	2.1	69	70
YE4-132M1-6	4	960	380	9.41	89.5	0.72	39.8	2.0	8.0	2.1	69	78
YE4-132M2-6	5.5	965	380	13.0	90.5	0.72	54.4	2.0	8.0	2.1	69	85
YE4-160M-6	7.5	970	380	16.6	91.3	0.76	73.8	2.0	8.0	2.1	73	136
YE4-160L-6	11	970	380	23.7	92.3	0.77	108	2.0	8.5	2.1	73	156
YE4-180L-6	15	975	380	30.8	92.9	0.80	147	2.0	8.5	2.1	73	210
YE4-200L1-6	18.5	980	380	37.7	93.4	0.80	180	2.0	8.5	2.1	73	230
YE4-200L2-6	22	980	380	43.9	93.7	0.81	214	2.0	8.5	2.1	73	260
YE4-225M-6	30	980	380	58.9	94.2	0.82	292	2.0	8.3	2.1	74	340
YE4-250M-6	37	985	380	71.6	94.5	0.83	361	2.0	8.3	2.1	76	445
YE4-280S-6	45	985	380	86.8	94.8	0.83	439	2.0	8.5	2.0	78	595
YE4-280M-6	55	985	380	104	95.1	0.84	536	2.0	8.5	2.0	78	645
YE4-315S-6	75	990	380	142	95.4	0.84	727	1.6	8.0	2.0	83	985
YE4-315M-6	90	990	380	169	95.6	0.85	873	1.6	8.0	2.0	83	1100
YE4-315L1-6	110	990	380	206	95.8	0.85	1066	1.6	8.0	2.0	83	1180
YE4-315L2-6	132	990	380	244	96.0	0.86	1280	1.6	8.0	2.0	83	1310
YE4-355M1-6	160	995	380	295	96.2	0.86	1551	1.6	8.0	2.0	85	1840
YE4-355M2-6	185	995	380	340	96.3	0.86	1793	1.6	8.0	2.0	85	2030
YE4-355M3-6	200	995	380	368	96.3	0.86	1939	1.6	8.0	2.0	85	2030
YE4-355L1-6	220	995	380	400	96.5	0.87	2112	1.6	8.0	2.0	85	2240
YE4-355L2-6	250	995	380	460	96.5	0.86	2424	1.6	8.0	2.0	85	2240
YE4-3551-6	280	995	380	540	96.5	0.82	2687	1.6	8.0	2.0	91	2345
YE4-3552-6	315	995	380	607	96.6	0.82	3054	1.6	7.9	1.8	91	2345

电机型号 Type No	额定功率 Rated output	转速 Speed	电压 Voltage	额定电流 IN	效率 EFF	功率因素 Power factor(cosΦ)	额定转矩 Rated torque (Tn)	堵转转矩额定转矩 Locked forque Rated torque TST/TFL	堵转电流额定电流 Locked Current Rated toroue IST/TFI	最大转矩额定转矩 Max torque Rated torque TM/TFL	噪声 Noise level LW dB(A)	重量 Weight (Kg)
YE4	(kW)	(r/min)	(V)	(A)	η(%)	(cosΦ)	N.m	堵转转矩额定转矩 Locked forque Rated torque TST/TFL	堵转电流额定电流 Locked Current Rated toroue IST/TFI	最大转矩额定转矩 Max torque Rated torque TM/TFL	噪声 Noise level LW dB(A)	重量 Weight (Kg)
同步转速 750转1分(8极 )380V 50Hz Synchronous Speed 750r/min(8poles）
YE4-80M1-8	0.18	695	380	0.67	67.2	0.61	2.47	2.0	7.5	1.9	52	15
YE4-80M2-8	0.25	695	380	0.88	70.8	0.61	3.43	2.0	7.9	1.9	52	17
YE4-90S-8	0.37	700	380	1.24	74.3	0.61	5.05	2.0	8.3	1.9	56	27
YE4-90L-8	0.55	700	380	1.78	77.0	0.61	7.50	2.0	7.4	2.0	56	30
YE4-100L1-8	0.75	710	380	2.20	78.4	0.66	10.1	2.0	7.0	2.0	59	36
YE4-100L2-8	1.1	710	380	3.09	80.8	0.67	14.8	2.0	7.0	2.0	59	40
YE4-112M-8	1.5	710	380	4.00	82.6	0.69	20.2	2.0	7.0	2.0	61	47
YE4-132S-8	2.2	720	380	5.65	84.5	0.70	29.2	1.8	7.5	2.0	64	62
YE4-132M-8	3	720	380	7.58	85.9	0.70	43.3	1.8	7.8	2.0	64	73
YE4-160M1-8	4	730	380	9.83	87.1	0.71	52.3	1.8	7.9	2.0	68	115
YE4-160M2-8	5.5	730	380	13.1	88.3	0.72	71.9	1.8	8.1	2.0	68	126
YE4-160L-8	7.5	730	380	17.2	89.3	0.74	98.1	1.8	7.8	2.0	68	148
YE4-180L-8	11	735	380	24.9	90.4	0.74	143	1.8	7.9	2.0	70	195
YE4-200L-8	15	735	380	33.3	91.2	0.75	195	1.8	8.0	2.0	73	245
YE4-225S-8	18.5	740	380	40.8	91.7	0.75	238	1.8	8.1	2.0	73	285
YE4-225M-8	22	740	380	47.8	92.1	0.76	284	1.8	8.3	2.0	73	325
YE4-250M-8	30	740	380	63.8	92.7	0.77	387	1.8	7.9	2.0	75	420
YE4-280S-8	37	740	380	77.4	93.1	0.78	477	1.8	7.9	2.0	76	550
YE4-280M-8	45	740	380	93.8	93.4	0.78	580	1.8	7.9	2.0	76	605
YE4-315S-8	55	745	380	112	93.7	0.80	705	1.6	8.2	2.0	82	960
YE4-315M-8	75	745	380	151	94.2	0.80	961	1.6	7.6	2.0	82	1040
YE4-315L1-8	90	745	380	179	94.4	0.81	1154	1.6	7.7	2.0	82	1160
YE4-315L2-8	110	745	380	218	94.7	0.81	1410	1.6	7.7	2.0	82	1280
YE4-355M1-8	132	745	380	261	94.9	0.81	1692	1.6	7.7	2.0	90	1820
YE4-355M2-8	160	745	380	312	95.1	0.82	2051	1.6	7.7	2.0	90	1960
YE4-355L-8	200	745	380	388	95.4	0.82	2563	1.6	7.8	2.0	90	2105

安装及外形图 IM B3 H63-400

型号	级数	A	AA	AB	AC	AD	AG	B	BB	C	D	DH	E	EB	ED	F	G	GA	H	HA	K	KK	L	LD	LL
6	2,4	100	30	130	115	120	92	80	115	40	11	M5X12	23	13	5	4	8.5	13	63	8	4-Φ7	1-M25X1.5	225	90	92
71	2,4,6	112	32	144	135	124	92	90	120	45	14	M5X12	30	20	5	5	11	16.5	7	71	4-Φ7	1-M25X1.5	250	102	92
80	2,4,6,8	125	34	160	167	147	102	100	50	50	19	M6X16	40	30	5	6	15.5	21.5	80	10	4-φ10	1-M25X1.5	304	119	102
90S	2,4,6,8	40	36	176	182.4	154.5	102	100	161	56	24	M8X19	50	40	5	8	20	27	90	12	4-φ10	1-M25X1.5	336	143	102
90L	2,4,6,8	40	36	176	182.4	154.5	102	125	186	56	24	M8X19	50	40	5	8	20	27	90	12	4-Φ10	1-M25X1.5	361	143	102
100L	2,4,6,8	60	40	200	205.4	166	102	40	213	63	28	M8X22	60	50	5	8	24	31	100	14	4-φ12	1-M32X1.5	406	147	102
112M	2,4,6,8	190	50	240	219.4	182	118	40	225	70	28	M8X22	60	50	5	8	24	31	112	15	4-φ12	2-M32X1.5	452	147	110
132S	2,4,6,8	216	55	262	258.4	203	118	140	200	89	38	M12X28	80	65	7.5	10	33	41	32	18	4-Φ12	2-M32X1.5	470	172	110
132M	4,6,8	216	55	262	258.4	203	118	178	238	89	38	M12X28	80	65	7.5	10	33	41	132	18	4-φ12	M-M32X1.5	508	172	110
160M	2,4,6,8	254	65	314	314	251	162	210	260	108	42	M16X36	110	90	10	12	37	45	160	20	4-φ14.5	2-M40X1.5	608	256	152
160L	2,4,6,8	254	65	314	314	251	162	254	304	108	42	M16X36	110	90	10	12	37	45	160	20	4-Φ14.5	2-M40X1.5	652	256	152
180M	2,4,8	279	70	349	355	267	162	241	311	121	48	M16X36	110	90	10	14	42.5	51.5	80	22	4-φ14.5	2-M40X1.5	688	271	152
180L	4,6,8	279	70	349	355	267	162	279	349	121	48	M16X36	110	90	10	14	42.5	51.5	80	22	4-Φ14.5	2-M40X1.5	726	271	152
200L	2,4,6,8	318	70	388	397	299	210	305	369	133	55	M20X42	110	100	5	16	49	59	200	25	4-φ16.5	2-M50X1.5	779	296	190
225S	4,8	356	75	431	446	322	210	286	368	149	60	M20X42	140	125	7.5	18	53	64	225	28	4-φ18.5	2-M50X1.5	824	329	190
225M	2	356	75	431	446	322	210	311	393	149	55	M20X42	110	100	5	16	49	59	225	28	4-D18.5	2-M50X1.5	819	299	190
225M	4,6,8	356	75	431	446	322	210	311	393	149	60	M20X42	140	125	7.5	18	53	64	225	28	4-Φ18.5	2-M50X1.5	849	329	190
250M	2	406	80	484	485	358	248	349	445	168	60	M20X42	140	125	7.5	18	53	64	250	30	4-Φ24	2-M63X1.5	910	347	218
250M	4,6,8	406	80	484	485	358	248	349	445	168	65	M20X42	140	125	7.5	18	58	69	250	30	4-Φ24	2-M63X1.5	910	347	218
280S	2	45	85	542	547	387	248	368	485	190	75	M20X42	140	125	7.5	18	58	69	280	35	4-Φ24	2-M63X1.5	982	355.5	218
280S	4,6,8	457	85	542	547	387	248	368	485	190	65	M20X42	140	125	7.5	20	67.5	79.5	280	35	4-φ24	2-M63X1.5	982	355.5	218
280M	2	457	85	542	547	387	248	419	536	190	65	M20X42	140	125	7.5	18	58	69	280	35	4-Φ24	2-M63X1.5	1033	355.5	218
280M	4,6,8	457	85	542	547	387	248	419	536	190	75	M20X42	140	125	7.5	20	67.5	79.5	280	35	4-Φ24	2-M63X1.5	033	355.5	218
315S	2	508	20	628	620	527	320	406	570	216	65	M20X42	140	125	7.4	18	58	69	315	45	4-Φ28	2-M63X1.5	1194	397	280
315S	4,6,8,10	508	120	628	620	527	320	406	570	216	80	M20X42	170	160	5	22	71	85	315	45	4-Φ28	2-M63X1.5	224	427	280
315M	2	508	120	628	620	527	320	457	680	216	65	M20X42	140	125	7.5	18	58	69	315	45	4-Φ28	2-M63X1.5	304	397	280
315M	4,6,8,10	508	120	628	620	527	320	457	680	216	80	M20X42	170	160	5	22	71	85	315	45	4-Φ28	2-M63X1.5	334	427	280
315L	2	508	120	628	620	527	320	508	680	216	65	M20X42	140	125	7.5	18	58	69	315	45	4-φ28	2-M63X1.5	304	397	280
315L	4,6,8,10	508	120	628	620	527	320	508	680	216	80	M20X42	170	160	5	22	71	85	315	45	4-φ28	2-M63X1.5	1334	427	280
355M	2	610	116	726	698	642	380	560	750	254	75	M20X50	140	130	5	20	67.5	79.5	355	52	6-Φ28	2-M63X1.5	1486	414	330
355M	4,6,8,10	610	116	726	698	642	380	560	750	254	95	M24X50	170	160	5	25	86	100	355	52	6-φ28	2-M63X1.5	516	444	330
355L	2	610	116	726	698	642	380	630	750	254	75	M20X50	140	130	5	20	67.5	79.5	355	52	6-φ28	2-M63X1.5	486	414	330
355L	4,6,8,10	610	116	726	398	642	380	630	750	254	95	M24X50	170	160	5	25	86	100	355	52	6-φ28	2-M63X1.5	516	444	330
400M	2	686	120	806	860	680	485	630	1090	280	85	M24	170	160	5	22	76	90	400	52	6-φ36	3-M63X1.5	1820	530	430
400M	4,6,8,10	686	120	806	860	680	485	630	1090	280	110	M24	210	200	5	28	100	116	400	52	6-φ36	3-M63X1.5	1881	570	430
400L	2	686	20	806	860	680	485	710	1090	280	85	M24	170	160	5	22	76	90	400	52	6-φ36	3-M63X1.5	1820	530	430
400L	4,6,8,10	686	20	806	860	680	485	710	1090	280	10	M24	210	200	5	28	100	116	400	52	6-φ36	3-M63X1.5	1881	570	430

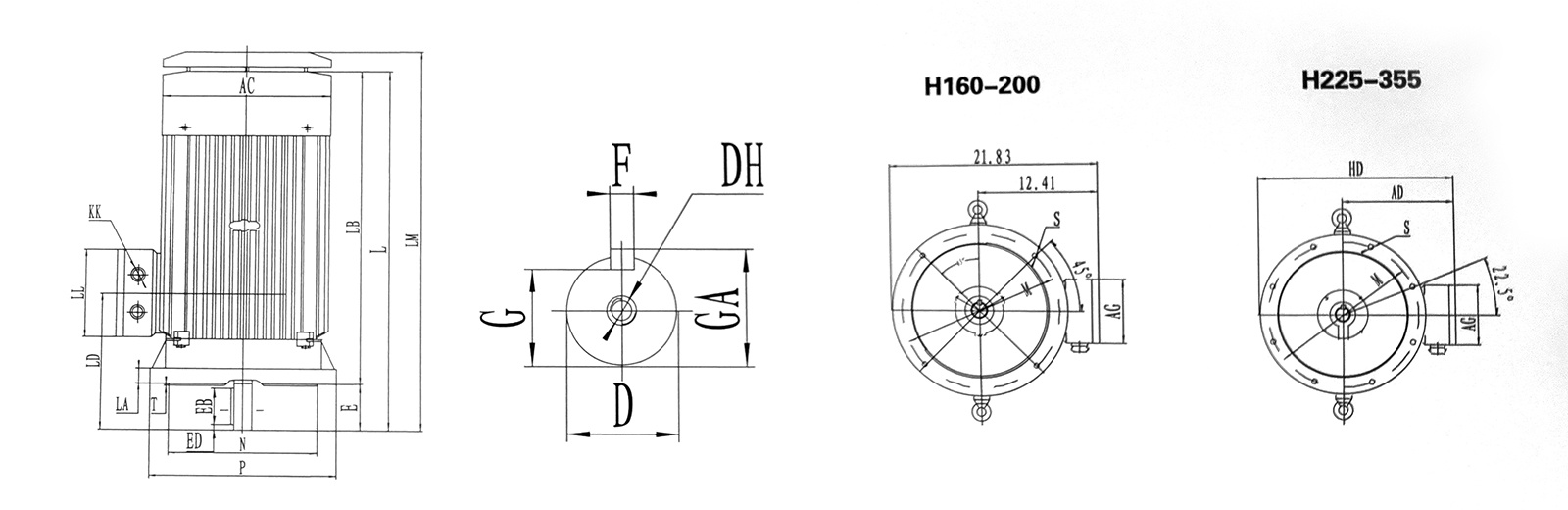

安装及外形图 IM B5 H63-355

AD	AG	D	DH	E	EB	ED	F	G	GA	HD	KK	L	LA	LB	LD	L	M	N	P	S	T
120	92		M4X12	23	13		4	8.5	13	190	1-M25X1.5	225	1	202	90	92	115	95	40	10	3
124	92	2	M5X13	30	20	5	5	11	16.5	204	1-M25X1.5	250	11	220	102	92	130	110	60	10	3
54.5	102		M6X16	40	30	5	6	15.5	21.5	254.5	1-M25X1.5	304	12	264	112	102	165	130	200	12	3.5
16	10	24	M8X19	50	40	5	8	20	27	262	1-M25X1.5	336	12	286	130	102	165	130	200	12	3.5
162	102	24	M8X19	50	40	5	8	20	27	262	1-M25X1.5	361	12	311	130	102	165	130	200	12	3.5
173.5	102	28	M8X22	60	50	5		24	31	298.5	1-M32X1.5	406	13	346	139	102	215	180	250	4.5	4
190	118	28	M8X22	60	50	5	8	24	31	315	2--M32X1.5	452	14	392	147	110	215	180	250	4.5	4
203	118	38	M12X28	30	65	7.5	10	33	41	353	2-M32X1.5	470	14	390	172	110	265	230	300	14.5	4
203	118	38	M12X28	80	65	7.5	10	33	41	353	2--M32X1.5	508	14	428	172	110	265	230	300	14.5	4
251	162	42	M16X36	110	90	10	12	37	45	426	2-M40X1.5	608	15	498	256	152	300	250	350	18.5	5
251	162	42	M16X36	110	90	10	12	37	45	426	2-M40X1.5	652	15	524	256	152	300	250	350	8.5	5
267	162	48	M16X36	110	90	10	14	42.5	51.5	444.5	2-M40X1.5	688	15	578	271	152	300	250	350	8.5	5
267	162	48	M16X36	10	90	10	12	42.5	51.5	444.5	2-M40X1.5	726	15	616	271	152	300	250	350	18.5	5
299	210	55	M20X42	110	100		16	49	59	499	2-M50X1.5	779	17	669	296	190	350	300	400	18.5	5
322	210	60	M20X42	140	125	7.5	18	53	64	547	2-M50X1.5	824	20	684	329	190	400	350	450	8.5	5
322	210	55	M20X42	110	100	5	16	49	59	547	2-M50X1.5	819	20	709	299	190	400	350	450	18.5	5
322	210	60	M20X42	140	125	7.5	18	53	64	547	2-M50X1.5	849	20	709	329	190	400	350	450	8.5	5
358	248	60	M20X42	140	125	7.5	18	53	64	633	2-M63X1.5	910	22	770	347	218	500	450	550	8.5	5
358	248	65	M20X42	140	125	7.5	18	58	69	633	2-M63X1.5	910	22	7700	347	218	500	450	550	18.5	5
387	248	65	M20X42	140	125	7.5	18	58	69	662	2-M63X1.5	982	22	842	355.5	218	500	450	550	8.5	5
387	248	75	M20X42	140	125	7.5	20	67.5	79.5	662	2-M63X1.5	982	22	842	355.5	218	500	450	550	18.5	5
387	248	65	M20X42	140	125	7.5	18	58	69	662	2-M63X1.5	1033	22	893	355.5	218	500	450	550	18.5	5
387	248	75	M20X42	140	125	7.5	20	67.5	79.5	662	2-M63X1.5	1033	22	893	355.5	218	500	450	550	18.5	5
527	320	65	M20X42	140	125	7.5	18	58	69	857	2-M63X1.5	1194	22	1054	397	280	600	550	660	24	6
527	320	80	M20X42	170	160	5	22	71	85	857	2-M63X1.5	1224	22	1054	427	280	600	550	660	24	6
527	320	65	M20X42	140	125	7.5	18	58	69	857	2-M63X1.5	1304	22	1164	397	280	600	550	660	24	6
527	320	80	M20X42	170	160	5	22	71	85	857	2-M63X1.5	1334	22	1164	427	280	600	550	660	24	6
527	320	65	M20X42	40	125	7.5	18	58	69	857	2-M63X1.5	1304	22	1164	397	280	600	550	660	24	6
527	320	80	M20X42	170	160	5	22	71	85	857	2-M63X1.5	1334	22	1164	427	280	600	550	660	24	6
642	380	75	M20X50	140	130	5	20	67.5	79.5	1042	2-M63X1.5	1486	25	1346	414	330	740	680	800	24	6
642	380	95	M24X50	170	160	5	25	86	100	1042	2-M63X1.5	1516	25	1346	444	330	740	680	800	24	6
642	380	75	M20X50	140	130	5	20	67.5	79.5	1042	2-M63X1.5	1486	25	1346	414	330	740	680	800	24	6
642	380	95	M24X50	170	160	5	25	86	100	1042	2-M63X1.5	1516	25	1346	444	330	740	680	800	24	6

安装及外形图 IM B35 H63-400

型号	级数	A	AA	AB	AC	AD	AG	B	BB	C	D	DH	E	EB	ED	F	G	GA	H	HA	K	KK	L	11	LB	LD	LL	M	N	P	S	T
63	2,4	100	30	130	115	120	92	80	115	40	11	M4X12	23	13	5	4	8.5	13	63	8	4-φ7	1-M25X1.5	225	11	202	90	92	115	95	140	10	3
71	2,4,6	112	32	144	135	124	92	90	120	45	14	M5X13	30	20	5	5	11	16.5	71	8	4-φ7	1-M25X1.5	250	11	220	102	92	130	110	160	10	3
80	2,4,6,8	125	34	160	167	147	102	100	150	50	19	M6X16	40	30	5	6	15.5	21.5	80	10	4-φ10	1-M25X1.5	304	12	264	112	102	165	130	200	12	3.5
90S	2,4,6,8	140	36	176	182.4	154.5	102	100	161	56	24	M8X19	50	40	5	8	20	27	90	12	4-φ10	1-M25X1.5	336	12	286	130	102	185	130	200	12	3.5
90L	2,4,6,8	40	36	176	182.4	154.5	102	125	186	56	24	M8X19	50	40	5	8	20	27	90	12	4-φ10	1-M25X1.5	361	12	311	130	102	165	130	200	12	3.5
100L	2.4,6,8	160	40	200	205.4	166	102	140	213	63	28	M8X22	60	50	5	8	24	31	100	14	4-φ12	1-M32X1.5	406	13	346	139	102	215	180	250	14.5	4
112M	2,4,6,8	190	50	240	219.4	182	118	140	225	70	28	M8X22	60	50	5	8	24	31	112	15	4-φ12	2-M32X1.5	452	14	392	147	110	215	180	250	14.5	4
132S	2,4,6,8	216	55	262	258.4	203	118	140	200	89	38	M12X28	80	65	7.5	10	33	41	132	18	4-φ12	2-M32X1.5	470	14	390	172	110	265	230	300	14.5	4
132M	4,6,8	216	55	262	258.4	203	118	178	238	89	38	M12X28	80	65	7.5	10	33	41	132	18	4-φ12	2-M32X1.5	508	14	428	172	110	265	230	300	14.5	4
160M	2,4,6,8	254	65	314	314	251	162	210	260	108	42	M16X36	110	90	10	12	37	45	160	20	4-φ14.5	2-M40X1.5	608	15	498	256	152	300	250	350	18.5	4
160L	2,4,6,8	254	65	314	314	251	162	254	304	108	42	M16X36	110	90	10	12	37	45	160	20	4-φ14.5	2-M40X1.5	652	15	542	256	152	300	250	350	18.5	4
180M	2,4,8	279	70	349	355	267	162	241	311	121	48	M16X36	110	90	10	14	42.5	51.5	180	22	4-φ14.5	2-M40X1.5	688	15	578	271	152	300	250	350	18.5	5
180L	4,6,8	279	70	349	355	267	162	279	349	121	48	M16X36	110	90	10	14	42.5	51.5	180	22	4-φ14.5	2-M40X1.5	726	15	616	271	152	300	250	350	18.5	5
200L	2,4,6,8	318	70	388	397	299	210	305	369	133	55	M20X42	110	100	5	16	49	59	200	25	4-φ16.5	2-M50X1.5	779	17	669	296	190	350	300	400	18.5	5
225S	48	356	75	431	446	322	210	286	368	149	60	M20X42	140	125	7.5	18	53	64	225	28	4-φ18.5	2-M50X1.5	824	20	684	329	190	400	350	450	18.5	5
225M	2	356	75	431	446	322	210	311	393	149	55	M20X42	110	100 125	5	16	49	59	225	28	4-φ18.5	2-M50X1.5	819	20	709	299	190	400	350	450	18.5	5
225M	4,6,8	356	75	431	446	322	210	311	393	149	60	M20X42	140	100 125	7.5	18	53	64	225	28	4-φ18.5	2-M50X1.5	849	20	709	329	190	400	350	450	18.5	5
250M	2	406	80	484	485	358	248	349	445	168	60	M20X42	140	125	7.5	18	53	64	250	30	4-φ24	2-M63X1.5	910	22	770	347	218	500	450	550	18.5	5
250M	4,6,8	406	80	484	485	358	248	349	445	168	65	M20X42	140	125	7.5	0 0	58	69	250	30	4-φ24	2-M63X1.5	910	22	770	347	218	500	450	550	18.5	5
280S	2	457	85	542	547	387	248	368	485	190	65	M20X42	140	125	7.5	18	58	69	280	35	4-φ24	2-M63X1.5	982	22	842	355.5	218	500	450	550	18.5	5
280S	4,6,8	457	85	542	547	387	248	368	485	190	75	M20X42	140	125	7.5	20	67.5	79.5	280	35	4-φ24	2-M63X1.5	982	22	842	355.5	218	500	450	550	18.5	5
280M	2	457	85	542	547	387	248	419	536	190	65	M20X42	140	125	7.5	18	58	69	280	35	4-φ24	2-M63X1.5	1033	22	893	355.5	218	500	450	550	18.5	5
280M	4,6,8	457	85	542	547	387	248	419	536	190	75	M20X42	140	125	7.5	20	67.5	79.5	280	35	4-φ24	2-M63X1.5	1033	22	393	355.5	218	500	450	550	18.5	5
315S	2	508	120	628	620	527	320	406	570	216	65	M20X42	140	125	7.5	18	58	69	315	45	4-φ28	2-M63X1.5	1194	22	1054	397	280	600	550	660	24	6
315S	4,6,8,10	508	120	628	620	527	320	406	570	216	80	M20X42	170	160	5	22	71	85	315	45	4-φ28	2-M63X1.5	1224	22	1054	427	280	600	550	660	24	6
315M	2	508	120	628	620	527	320	457	680	216	65	M20X42	140	125	7.5	18	58	69	315	45	4-φ28	2-M63X1.5	1304	22	1164	397	280	600	550	660	24	6
315M	4,6,8,10	508	120	628	620	527	320	457	680	216	80	M20X42	170	160	5	22	71	85	315	45	4-φ28	2-M63X1.5	1334	22	1164	427	280	600	550	660	24	6
315L	2	508	120	628	620	527	320	508	680	216	65	M20X42	140	125	7.5	18	58	69	315	45	4-φ28	2-M63X1.5	1304	22	1164	397	280	600	550	660	24	6
315L	4.6.8.10	508	120	628	620	527	320	508	680	216	80	M20X42	170	160	5	22	71	85	315	45	4-φ28	2-M63X1.5	1334	22	1164	427	280	600	550	660	24	6
355M	2	610	116	698	698	642	380	560	750	254	75	M20X50	140	130	5	20	67.5	79.5	355	52	6-φ28	2-M63X1.5	1486	25	1346	414	330	760	680	800	24	6
355M	4,6,8,10	610	116	726	698	642	380	560	750	254	95	M24X50	170	160	5	25	86	100	355	52	6-φ28	2-M63X1.5	1516	25	1346	444	330	740	680	800	24	6
355L	2	610	116	726	698	642	380	630	750	254	75	M20X50	140	130	5	20	67.5	79.5	355	52	6-φ28	2-M63X1.5	1486	25	1346	414	330	740	680	800	24	6
355L	4,6,8,10	610	116	726	698	642	380	630	750	255	95	M20X50	170	160	5	25	86	100	355	52	6-φ28	2-M63X1.5	1516	25	1346	444	330	740	680	800	24	6

安装及外形图 IM V1 H160-355

型号	级数	AC	AD	AG	D	DH	E	EB	ED	F	G	GA	HD	KK	L	LA	LB	LD	LL	LM	M	N	P	S	T
160M	2,4,6,8	314	251	162	42	M16X36	10	90	10	12	37	45	426	2-M40X1.5	608	15	498	256	152	670	300	250	350	18.5	5
160L	2,4,6,8	314	251	162	42	M16X36	110	90	10	12	37	51	426	2-M40X1.5	652	15	542	256	152	714	300	250	350	18.5	5
180M	2,4,8	355	267	162	48	M16X36	110	90	10	14	42.5	51.5	44.5	2-M40X1.5	688	15	578	271	152	760	300	250	350	18.5	5
180L	4,6,8	355	267	162	48	M16X36	110	90	10	14	42.5	51.5	444.5	2-M40X1.5	726	15	616	271	152	798	300	250	350	18.5	5
200L	2,4,6,8	397	299	210	55	M20X42	110	100	5	16	49	59	499	2-M50X1.5	771	17	661	296	190	845	350	300	400	18.5	5
225S	4,8	446	322	210	60	M20X42	140	125	7.5	18	53	64	547	2-M50X1.5	824	20	684	329	190	898	400	350	450	18.5	5
225M	2	446	322	210	55	M20X42	110	100	5	16	49	59	547	2-M50X1.5	819	20	709	299	190	893	400	350	450	18.5	5
225M	4,6,8	446	322	210	60	M20X42	140	125	7.5	18	53	64	547	2-M50X1.5	849	20	709	329	190	893	400	350	450	18.5	5
250M	2	485	358	248	60	M20X42	140	125	7.5	18	53	64	633	2-M63X1.5	910	22	770	347	218	986	500	450	550	18.5	5
250M	4,6,8	485	358	248	65	M20X42	140	125	7.5	18	58	69	633	2-M63X1.5	910	22	770	347	218	986	500	450	550	18.5	5
280S	2	547	387	248	65	M20X42	140	125	7.5	18	58	8	662	2-M63X1.5	982	22	842	355.5	218	1058	500	450	550	18.5	5
280S	4,6,8	547	387	248	75	M20X42	140	125	7.5	20	67.5	79.5	662	2-M63X1.5	982	22	842	355.5	218	1058	500	450	550	18.5	5
280M	2	547	387	248	65	M20X42	140	125	7.5	18	58	68	662	2-M63X1.5	1033	22	893	355.5	218	1109	500	450	550	18.5	5
280M	4,6,8	547	387	248	75	M20X42	140	125	7.5	20	67.5	79.5	662	2-M63X1.5	1033	22	893	355.5	218	1109	500	450	550	18.5	5
315S	2	620	527	284	65	M20X42	140	125	7.5	18	58	69	857	2-M63X1.5	1178	22	1038	397	280	1259	600	550	660	24	6
315S	4,6,8,10	620	527	284	80	M20X42	170	160	5	22	71	85	857	2-M63X1.5	1208	22	1038	427	280	1289	600	550	660	24	6
315M	2	620	527	284	65	M20X42	40	125	7.5	18	58	69	857	2-M63X1.5	1288	22	1148	397	280	1369	600	550	660	24	6
315M	4,6,8,10	620	527	284	80	M20X42	170	160	5	22	71	85	857	2-M63X1.5	1318	22	1148	427	280	1399	600	550	660	24	6
315L	2	620	527	284	65	M20X42	140	125	7.5	18	58	69	857	2-M63X1.5	1288	22	1148	397	280	1369	600	550	660	24	6
315L	4,6,8,10	620	527	284	80	M20X42	170	160	5	22	71	85	857	2-M63X1.5	1318	22	1148	427	280	1399	600	550	660	24	6
355M	2	698	642	380	75	M20X50	140	130	5	20	67.5	79.5	1042	2-M63X1.5	1486	25	1346	414	330	1567	740	680	800	24	6
355M	4,6,8,10	698	642	380	95	M24X50	170	160	5	25	86	100	1042	2-M63X1.5	1516	25	1346	444	330	1597	740	680	800	24	6
355L	2	698	642	380	75	M20X50	140	130	5	20	67.5	79.5	1042	2-M63X1.5	1486	25	1346	414	330	1567	740	680	800	24	6
355L	4,6,8,10	698	642	380	95	M24X50	170	160	5	25	86	100	1042	2-M63X1.5	1516	25	1346	444	330	1597	740	680	800	24	6

关键词:

YE4高效率三相异步电动机
