MS方形铝壳系列高效率三相导步电动机

产品概述

MS 系列铝壳三相异步电动机符合国家电工协会 IEC 有关规定，选用优质原材料进行最新式整体设计，具有性能好、噪声、振动小、运行安全可靠、外形美观、体积小、重量轻、结构简单、维修方便等优点

类别:

电子邮件:

产品附件:

产品描述

产品概述

MS 系列铝壳三相异步电动机符合国家电工协会 IEC 有关规定，选用优质原材料进行最新式整体设计，具有性能好、噪声、振动小、运行安全可靠、外形美观、体积小、重量轻、结构简单、维修方便等优点。

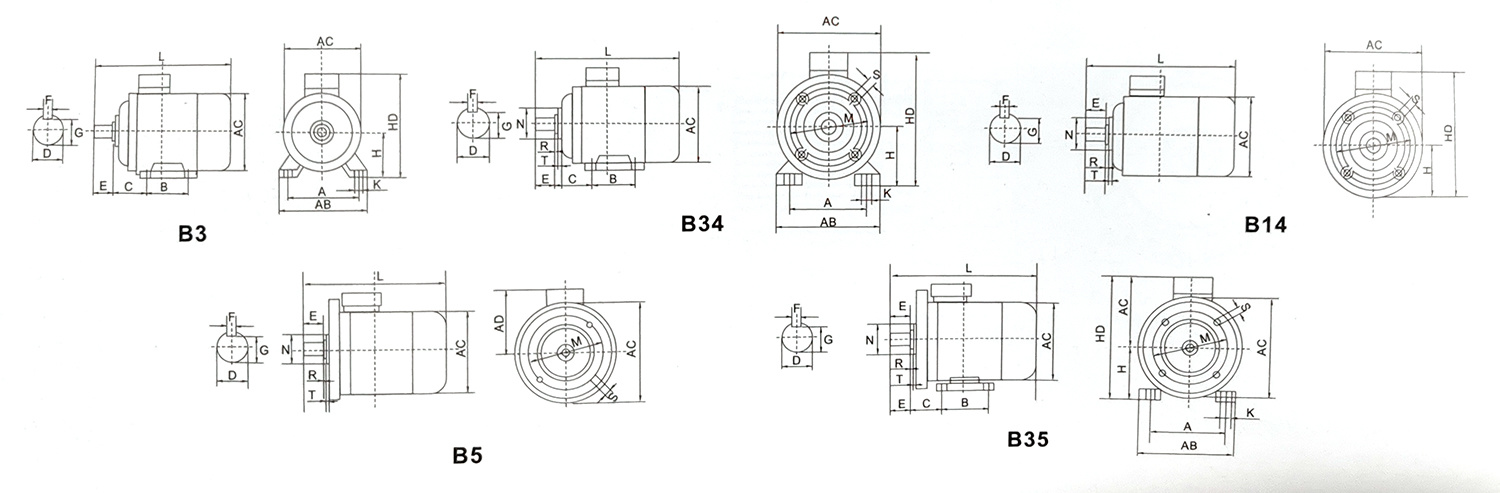

安装尺寸

Frame No.	Installation Size								Installation Size IMB14						Installation Size IMB5					Overall Dimension
Frame No.	A	B	C	D	E	F	G	H	K	M	N	P	S	T	M	N	P	S T		AB	AC	AD	HD	L
56	90	71	36	9	20	3	7.2	56	6	65	50	80	M5	2	100	80	120	8.5	3	112	108	93	149	192
63	100	80	40	11	23	4	8.5	63	7	75	60	90	M5	2.5	115	95	140	10	3	120	120	97	160	211
71	112	90	45	14	30	5	11	71	7	85	70	105	M6	2.5	130	110	160	10	3.5	135	140	104	175	240
80	125	100	50	19	40	6	15.5	80	10	100	80	120	M6	3	165	130	200	12	3.5	155	160	113	193	284
90S	140	100	56	24	50	8	20	90	10	115	95	140	M8	3	165	130	200	12	3.5	175	175	123	213	316
90L	140	125	56	24	50	8	20	90	10	115	95	140	M8	3	165	130	200	12	3.5	175	175	123	213	341
100L	160	140	63	28	60	8	24	100	12	130	110	160	M8	3.5	215	180	250	15	4	200	195	157	257	377
112M	190	140	70	28	60	8	24	112	12	130	110	160	M8	3.5	215	180	250	15	4	226	220	163	275	392
132S	216	140	89	38	80	10	33	132	12	165	130	200	M10	3.5	265	230	300	15	4	265	265	183	315	463
132M	216	178	89	38	80	10	33	132	12	165	130	200	M10	3.5	265	230	300	15	4	265	265	183	315	501
160M	254	210	108	42	110	12	37	160	15	215	180	250	M12	4	300	250	350	19	5	310	320	223	383	606
160L	254	254	108	42	110	12	37	160	15	215	180	250	M12	4	300	250	350	19	5	310	320	223	383	650

技术参数

型号 Mode	功率Output		满载时Full load				75% 负载时75% load		50%负载时50%loac		堵转转矩额定转矩 Tstart/Tn	堵转电流额定电流 lst/In	最大转矩额定转矩 Tmax/Tn
型号 Mode	kw	HP	电流 Current (A）	转速 Speed (r/min）	效率 Eff (%)	功率因数 Power facto	效率 EFF ŋ(%)	功率因数 PoWer facto	效率 Eff (%)	功率因数 Power facto	堵转转矩额定转矩 Tstart/Tn	堵转电流额定电流 lst/In	最大转矩额定转矩 Tmax/Tn
同步转速3000转/分(2极)380V 50H Synchronous Speed 3000r/min(2 poles)
MS56M1-2	0.09	0.12	0.30	2700	58.0	0.78	56.2	0.77	54.0	0.74	2.3	6.0	2.4
MS56M2-2	0.12	0.18	0.38	2700	60.0	0.79	58.5	0.78	56.0	0.75	2.3	6.0	2.4
MS63M1-2	0.18	0.25	0.53	2720	63.0	0.80	62.0	0.80	60.5	0.76	2.3	6.0	2.4
MS63M2-2	0.25	0.33	0.69	2720	65.0	0.81	64.0	0.80	62.5	0.77	2.3	6.0	2.4
MS71M1-2	0.37	0.50	0.99	2740	66.0	0.81	65.0	0.80	63.5	0.78	2.3	6.0	2.4
MS71M2-2	0.55	0.75	1.40	2740	71.0	0.82	70.0	0.82	68.5	0.79	2.3	6.0	2.4
MS80M1-2	0.75	1	1.83	2835	77.4	0.83	72.0	0.82	70.2	0.80	2.3	6.0	2.4
MS80M2-2	1.1	1.5	2.58	2835	79.6	0.84	75.1	0.83	73.0	0.80	2.3	6.5	2.4
MS90S-2	1.5	2	3.43	2845	81.3	0.84	77.0	0.85	70.0	0.81	2.3	6.5	2.4
MS90L-2	2.2	3	4.85	2845	83.2	0.85	80.0	0.85	78.0	0.84	2.3	6.5	2.4
MS100L-2	3.0	4	6.31	2875	84.6	0.87	81.0	0.86	79.3	0.86	2.3	7.0	2.4
MS112M-2	4.0	5.5	8.10	2895	85.8	0.88	83.5	0.87	81.0	0.84	2.3	7.0	2.4
MS132S1-2	5.5	7.5	11.0	2905	87.0	0.88	84.3	0.89	83.0	0.84	2.3	7.0	2.4
MS132S2-2	7.5	10	14.9	2905	88.1	0.88	85.9	0.87	83.7	0.84	2.3	7.0	2.4
MS160M1-2	11	15	21.3	2935	89.4	0.89	86.8	0.89	84	0.84	2.3	7.0	2.4
MS160M2-2	15	20	28.8	2935	90.3	0.89	88.0	0.89	86.4	0.85	2.3	7.0	2.4
MS160L-2	18.5	25	34.7	2935	90.9	0.90	89.0	0.88	86.8	0.86	2.3	7.0	2.4
同步转速1500转/分 (4极)380V 50Hz Synchronous Speed 1500r/min(4 poles)
MS56M1-4	0.06	0.08	0.26	1300	53.0	0.70	51.8	0.65	50.0	0.53	2.2	5.5	2.3
MS56M2-4	0.09	0.12	0.35	1300	55.0	0.71	53.8	0.67	52.0	0.55	2.2	5.5	2.3
MS63M1-4	0.12	0.18	0.42	1310	57.0	0.72	56.1	0.69	53.9	0.57	2.2	5.5	2.3
MS63M2-4	0.18	0.25	0.62	1310	60.0	0.73	58.5	0.70	567	0.59	2.2	5.5	2.3
MS71M1-4	0.25	0.33	0.79	1330	65.0	0.74	62.4	0.73	59.3	0.59	2.2	5.5	2.3
MS71M2-4	0.37	0.50	1.12	1330	67.0	0.75	65.3	0.74	60.8	0.63	2.2	5.5	2.3
MS80M1-4	0.55	0.75	1.57	1395	71.0	0.75	69.2	0.74	67.2	0.64	2.3	6.0	2.4
MS80M2-4	0.75	1.0	2.03	1395	79.6	0.76	71.7	075	69.8	0.67	2.3	6.0	2.4
MS90S-4	1.1	1.5	2.89	1405	81.4	0.77	73.1	0.75	70.8	0.67	2.3	6.0	2.4
MS90L-4	1.5	2	3.70	1405	82.8	0.79	76.1	0.76	73.7	0.69	2.3	6.0	2.4
MS100L1-4	2.2	3	5.16	1435	84.3	0.81	78.0	0.79	75.5	0.69	2.3	7.0	2.4
MS100L2-4	3.0	4	6.78	1435	85.5	0.82	79.9	0.78	77.5	0.70	2.3	7.0	2.4
MS112M-4	4.0	5.5	8.80	1445	86.6	0.82	81.9	0.79	79.6	0.70	2.3	7.0	2.4
MS132S-4	5.5	7.5	11.7	1445	87.7	0.83	82.8	0.81	80.4	0.73	2.3	7.0	2.4
MS132M-4	7.5	10	15.6	1445	88.7	0.84	84.8	0.82	82.6	0.74	2.3	7.0	2.4
MS160M-4	11	15	22.3	1465	89.8	0.84	85.8	0.83	838	0.75	2.2	7.0	2.4
MS160L-4	15	20	30.1	1465	90.6	0.85	90.0	0.83	88.5	0.75	2.2	7.0	2.3
同步转速1000转/分(6极)380V 50Hz Synchronous Speed 1000r/min(6poles)
MS71M1-6	0.18	0.25	0.74	850	56.0	0.66	54.6	0.66	53.0	0.65	2.0	5.5	2.2
MS71M2-6	0.25	0.33	001	850	59.0	0.68	57.5	0.68	56.1	0.62	2.0	5.5	2.2
MS80M1-6	0.37	0.50	1.30	895	62.0	0.70	60.5	0.69	59.1	0.64	2.0	5.5	2.2
MS80M2-6	0.55	0.75	1.79	895	65.0	0.72	63.3	0.71	60.1	0.64	2.0	5.5	2.2
MS90S-6	0.75	1	2.29	915	75.9	0.72	67.3	0.72	66.3	0.65	2.1	5.5	2.2
MS90L-6	1.1	1.5	3.18	915	78.1	0.73	70.2	0.72	38.0	0.66	2.1	5.5	2.2
MS100L-6	1.5	2	3.94	945	79.8	0.75	74.0	075	71.0	0.68	2.1	5.5	2.2
MS112M-6	2.2	3	5.60	945	81.8	0.73	77.1	0.77	75.1	0.69	2.2	6.5	2.3
MS132S-6	3.0	4	7.40	965	83.3	0.76	78.9	0.77	76.1	0.69	2.2	6.5	2.3
MS132M1-6	4.0	5.5	9.80	965	84.6	0.76	80.0	0.76	77.5	0.70	2.2	6.5	2.3
MS132M2-6	5.5	7.5	12.9	965	86.0	0.77	82.1	0.77	79.4	0.70	2.2	6.5	2.3
MS160M-6	7.5	10	17.0	975	87.2	0.77	83.4	0.77	82.4	0.70	2.2	6.5	2.3
MS160L-6	11	15	24.2	975	88.7	0.78	86.6	0.78	84.8	0.72	2.2	6.5	2.3

MS80M1-8	0.18	0.25	0.88	630	51.0	0.61	47.9	0.50	44.6	0.54	1.8	4.0	1.9
MS80M2-8	0.25	0.33	1.15	640	54.0	0.61	48.9	0.54	45.3	0.55	1.8	4.0	1.9
MS90S-8	0.37	0.50	1.49	660	62.0	0.61	55.6	0.57	50.7	0.56	1.8	4.0	1.9
MS90L-8	0.55	0.75	2.18	660	63.0	0.61	559	0.58	50.9	0.59	1.8	4.0	2.0
MS100L1-8	0.75	1	2.17	690	71.0	0.67	60.9	0.65	59.7	0.56	1.8	4.0	2.0
MS100L2-8	1.1	1.5	2.39	690	73.0	0.69	72.0	0.61	59.8	0.57	1.8	5.0	2.0
MS112M-8	1.5	2	4.50	680	75.0	0.69	74.2	0.64	59.8	0.58	1.8	5.0	2.0
MS132S-8	2.2	3	6.00	710	78.0	0.71	77.2	0.61	60.1	0.58	1.8	6.0	2.0
MS132M-8	3.0	4	7.90	710	79.0	0.73	78.2	0.6	60.0	0.59	1.8	6.0	2.0
MS160M1-8	4.0	5.5	10.3	720	81.0	0.73	80.2	0.63	61.0	0.58	1.9	6.0	2.0
MS160M2-8	5.5	7.5	136	720	83.0	0.74	81.2	0.61	62.0	0.59	2.0	6.0	2.0
MS160L-8	7.5	10	17.8	720	85.5	0.75	84.5	0.63	65.9	0.59	2.0	6.0	2.0

关键词:

三相异步电动机
